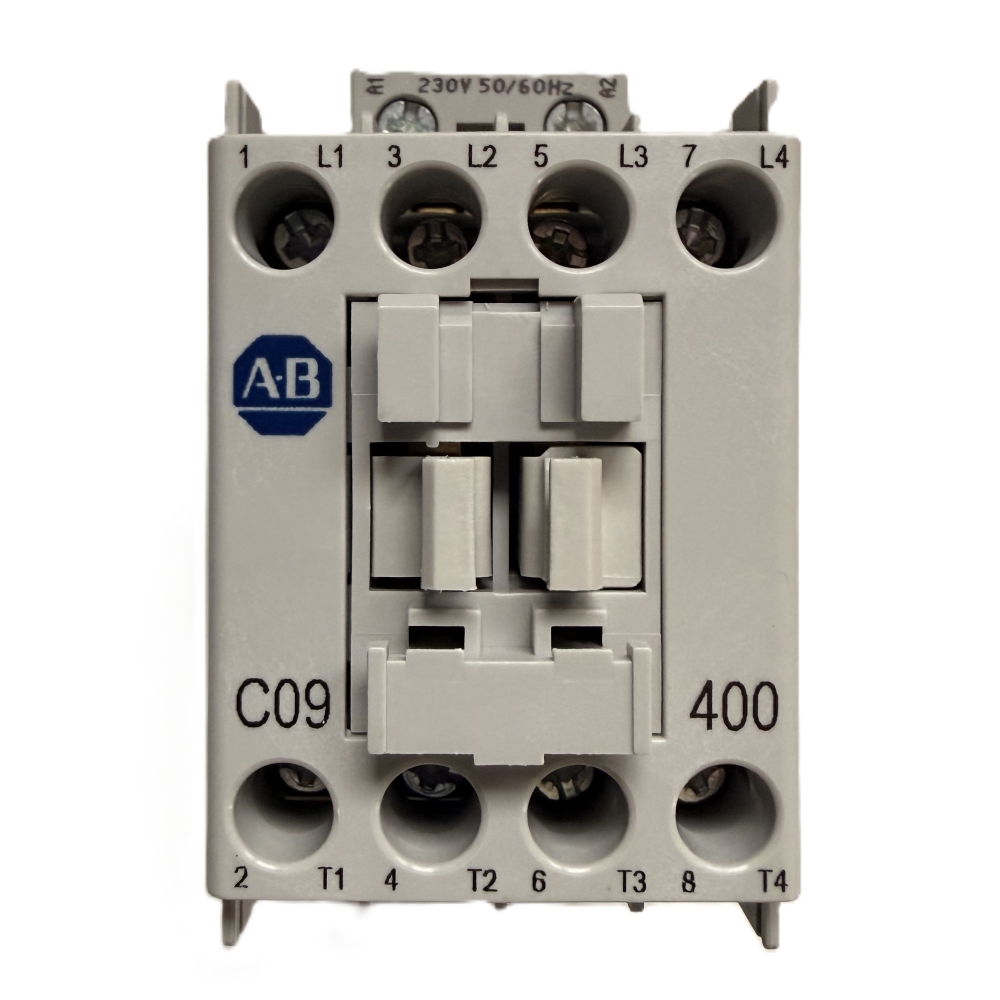

Contacteur de puissance 32 A 230 V pour four Zanolli – ELET0160

Ce contacteur de puissance Zanolli ELET0160 est destiné à la commande électrique de différents fours professionnels Zanolli.

Il est prévu pour une charge résistive jusqu’à 32 A et dispose de 4 contacts principaux normalement ouverts (4 NO).

La référence correspond notamment au type :

100-C09KF400

Caractéristiques techniques

• Référence Zanolli : ELET0160
• Type : contacteur de puissance
• Autre désignation : télérupteur / relais de puissance
• Charge résistive : 32 A
• Tension : 230 VAC
• Contacts principaux : 4 NO
• Utilisation moteur AC-3 sous 400 V : 9 A / 4 kW
• Raccordement : bornes à vis
• Type : 100-C09KF400

Référence constructeur ELET0160

La référence :

ELET0160

est utilisée par Zanolli pour identifier ce contacteur de puissance sur différents fours professionnels.

Lors d’un remplacement, il est important de ne pas se baser uniquement sur l’intensité de 32 A.

Il faut également contrôler :

• la référence ;
• la tension ;
• le nombre de pôles ;
• la disposition des contacts ;
• le type de bobine ;
• les connexions électriques.

Compatibilité Zanolli Citizen

La référence ELET0160 est documentée sur plusieurs versions des fours Zanolli Citizen, notamment :

• Citizen 6/MC
• Citizen 6+6/MC
• Citizen 9/MC
• Citizen 9+9/MC

Elle est utilisée comme contacteur / télérupteur de puissance dans le circuit électrique de ces appareils.

Compatibilité Zanolli Synthesis

La référence ELET0160 est également documentée sur différentes versions de la gamme Zanolli Synthesis, notamment :

• Synthesis 08/50 PW E
• Synthesis 10/65V
• Synthesis 11/65 VE
• Synthesis 12/80 VE

Selon la génération du four, plusieurs références de contacteurs 32 A peuvent apparaître dans la documentation.

Il est donc indispensable de vérifier la référence réellement montée sur l’appareil.

32 A pour charge résistive

Le contacteur présente une capacité de :

32 A en charge résistive

Cette caractéristique est particulièrement adaptée à la commande de circuits de puissance utilisés dans les équipements de cuisson professionnels.

Utilisation AC-3

Pour une utilisation moteur en catégorie AC-3 sous 400 V, les caractéristiques indiquées sont :

• intensité : 9 A
• puissance : 4 kW

Il ne faut donc pas confondre la valeur de 32 A en charge résistive avec la valeur applicable à une charge moteur.

4 contacts principaux NO

Le contacteur ELET0160 dispose de :

4 contacts principaux normalement ouverts – 4 NO

Cette configuration est importante lors du remplacement.

Un autre contacteur Zanolli de 32 A peut présenter une disposition différente des contacts.

Il ne faut donc pas considérer automatiquement tous les contacteurs Zanolli 32 A comme interchangeables.

Références alternatives présentes dans certaines documentations

Selon le modèle et l’année du four, les documents Zanolli peuvent également mentionner d’autres références de contacteurs 32 A, notamment :

• ELET0002
• ELET0432

Ces références ne doivent pas être considérées comme automatiquement interchangeables avec ELET0160.

Le nombre et le type de contacts ainsi que les caractéristiques électriques doivent être contrôlés avant remplacement.

Fonction du contacteur

Le contacteur permet à un circuit de commande de piloter une charge électrique de puissance.

Dans un four professionnel, il peut notamment intervenir dans la commande :

• des résistances chauffantes ;
• d’autres circuits électriques de puissance ;
• des fonctions commandées par l’électronique ou la régulation.

Le contacteur permet ainsi de commuter des intensités importantes sans faire passer directement toute la puissance dans le circuit de commande.

Symptômes possibles d’un contacteur défectueux

Un contacteur peut nécessiter un remplacement en cas de :

• contacts brûlés ;
• contacts collés ;
• bobine défectueuse ;
• absence de fermeture ;
• ouverture intermittente ;
• échauffement anormal ;
• bruit mécanique inhabituel ;
• bornes détériorées.

Ces symptômes doivent cependant être confirmés par un diagnostic électrique.

Vérifications avant commande

Avant de commander, vérifiez impérativement :

• référence ELET0160 ;
• intensité 32 A ;
• tension 230 VAC ;
• configuration 4 NO ;
• type 100-C09KF400 ;
• raccordement à vis ;
• modèle exact du four Zanolli.

Une photo de l’ancien contacteur et de son étiquette peut également faciliter l’identification.

Installation

Avant toute intervention :

• coupez complètement l’alimentation électrique du four ;
• vérifiez l’absence de tension ;
• repérez chaque conducteur avant démontage ;
• contrôlez l’état des câbles et des bornes.

Après remplacement :

• serrez correctement les connexions ;
• contrôlez le câblage ;
• vérifiez la tension de commande ;
• testez le fonctionnement du contacteur ;
• contrôlez l’absence d’échauffement anormal.

L’intervention d’un technicien qualifié est recommandée pour les équipements professionnels de forte puissance.
